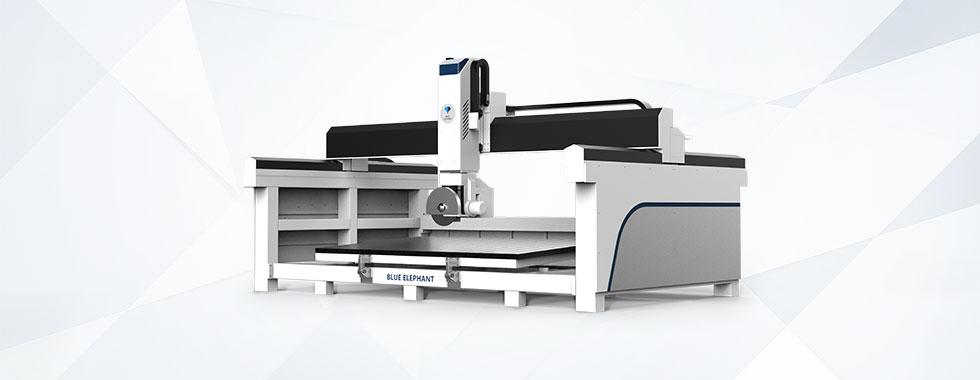

五轴桥切锯

  • 功能特性/ Functional Features

    五轴桥切锯可以通过锯片切割石英石、大理石、岩板等装饰材料,锯片和刀具结合,一机多用,功能强大,具有任意直线切割、倒边、切割圆弧、切割多边形、铣削异形、磨边、仿形等先进功能,广泛适用于石材加工厂、厨房台面加工、背景墙仿形等领域.

    1、自主研发五轴桥切头,采用铸造旋转支架刚性更好.

    2、配有自动翻转台面,减轻劳动强度,卸料方便.

    3、采用高精度RV减速机,轴头摆动精度更高.

    4、采用液压缸作为翻转动力,翻转重量冗余度较大,适应场景广。


  • 产品参数/ Product Parameters

    ES5-3220 五轴桥切锯
    行程三轴3200*2000*500mm
    C轴±185°
    A轴0-90°
    快移速度X轴30m\min
    Y轴30m\min
    Z轴15m\min
    伺服电机X轴、Y轴台达850W绝对值伺服电机
    Z轴台达850W绝对值伺服电机(带抱闸)
    A轴、C轴台达750W绝对值伺服电机
    导轨Y30轨
    X30轨
    Z30轨
    齿条X、Y2M
    台面结构方木
    台面大小3200×2000mm
    翻转角度0-80°
    反转重量800KG
    锯片大小450mm
    最大加工厚度100mm
    丝杠Z3210mm
    减速机X/Y轴 新宝减速机
    锯片电机11KW锯片电机  额定1500r/min
    变频器15KW锯片
    操作系统定制系统
    低压电器施耐德
    工作气压0.7-0.8Mpa
    设备电压380V/3P/50HZ


  • 产品零部件/ Product Parts

    五轴桥切锯

    五轴桥切锯

    五轴桥切锯
